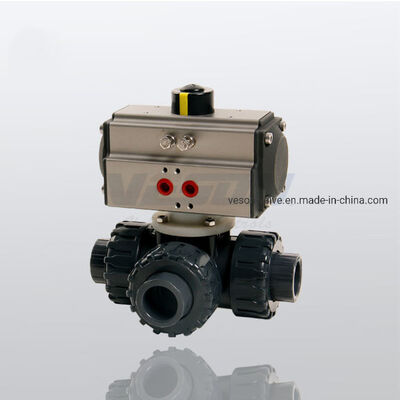

Doğrudan montaj profilli PVC Pnömatik Üç Yolu Top Valfi Yüksek sıcaklık uygulamaları için ISO5211 Standartı
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|
|
Detay Bilgi |
|||
| Bağlantı Formu: | kaynak | Sürüş modu: | Pnömatik |
|---|---|---|---|
| Nominal baskı: | ANSI SINIFI 150-900 | Kanal: | Doğruca Tür |
| Yapı: | Sabit Küresel Vana | Tip: | Sabit Küresel Vana |
| İşlev: | Boşaltmak | Sıcaklık: | yüksek sıcaklık |
| Standart: | Garanti 12 ay | Uygulama: | Endüstriyel Kullanım |
| Hs kodu: | 84123900 | ||
| Vurgulamak: | ISO5211 Standart Pnömatik Küresel Vana,Doğrudan Montajlı Profil 3 Yollu Küresel Vana,Yüksek Sıcaklık PVC Küresel Vana |
||
Ürün Açıklaması
PVC Pnömatik 3 yönlü top valfi Pnömatik PVC 3 yönlü top valfi
Pnömatik Etkinleyici'nin özellikleri
1- Oyunculuk tipi:
2. Ortam: temiz, kuru ve koroziv olmayan basınçlı hava
3Hava basıncı: 0.25 -0.8 Mpa
4Çalışma sıcaklığı: Standart Tipi: -20°C~+80°C
Düşük sıcaklık tipi: -40°C~+80°C
| 3 yönlü top valfi | ||||||
| Pnömatik aktüatör seçimi: sadece referans için eşleşen boyut, valf tork artı % 25 güvenlik faktörü | ||||||
| Boyut | Valf Dönüştürme Torku. | Valf tork*1.25 | Çifte eylemli aktüatör | Etkinleştirici tork (in.lbs) 5bar | Bahar Geri Dönüştürücü | Etkinleştirici tork (in.lbs) 5bar FC |
| 1/2 inç. | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 3/4 inç. | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 1 " | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190-318 |
| 1-1/2 inç | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2 " | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 |
| 2 1/2 inç | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 |
| 3'lük | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4 inç | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |

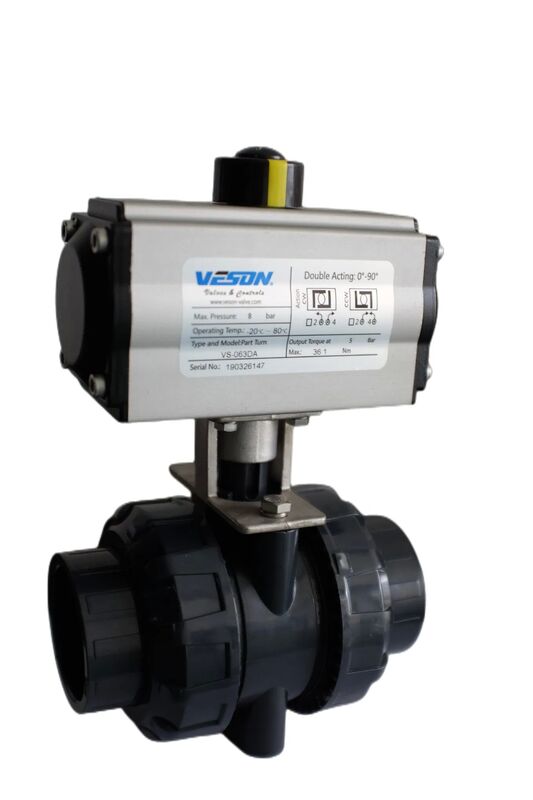

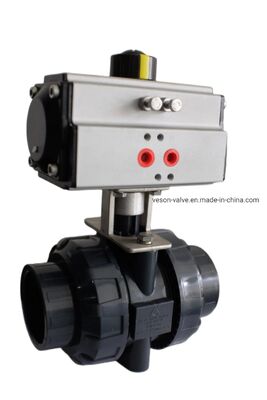

| Top Valfı 2 yönlü | ||||||
| Boyut | Valf tork*1.25 | Valf üst bağlantısı (mm) | Çifte eylemli aktüatör | Etkinleştirici tork (in.lbs) 5bar | Bahar Geri Dönüştürücü | Etkinleştirici tork (in.lbs) 5bar FC |
| 1/2 inç. | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 3/4 inç. | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 1 " | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190-318 |
| 1-1/2 inç | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2 " | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| 2 1/2 inç | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 |
| 3'lük | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
| 4 inç | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
Yüksek sıcaklık tipi:-20°C~+180°C
5Dönüş açısı: 90°± 5°
6Solenoid valf voltajı: AC220V veya DC24V veya müşterinin isteğine göre.
AT Serisi Çifte Eylemli Pnömatik Aküatörün Tasarımı ve Yapımı
1En son spesifikasyona tam uyum: ISO5211DIN3337VD/VDE3845 ve NAMUR.
2Yüksek yoğunluklu alüminyum gövde, uzun ömür, düşük sürtünme katsayısı ve hızlı performans için anod oksijenasyonu ile kaplanmış keskinleştirilmiş bir iç yüzeye sahiptir.
3Mükemmel, kompakt ve modernleştirilmiş yapısı ve çoklu özellikler seçimi hem ekonomik hem de yararlı kılar.
4Tüm hareket yüzeyleri, düşük sürtünme, yüksek döngü ömrü ve gürültü olmamasına neden olan yüksek kaliteli rulmanlar benimsiyor.İki bağımsız dış hareket durdurucu ayar boultu hem açık hem de yakın yönlerde kolayca ve hassas bir şekilde ± 5° ayarlayabilir.
5Aynı çizgi aktüatörünün çift eylem ve yay dönüşü fonksiyonel modları vardır ve yay dönüşü normal açık ve normal kapalı stillere sahiptir.
6. NUMER ile çok fonksiyonel konum göstergesi aksesuar montaj için uygundur.
7Ön sıkıştırılmış yük yayı güvenli montaj ve sökme prosedürleri için uygundur.
8Ölçü dökme alüminyum pistonları ve uç kapakları yüksek yoğunlukta ve hafiftir.
9Yüksek ve düşük sıcaklık için farklı O halka malzemeleri mevcuttur.
10Farklı taleplere göre, çoklu yolculuk dönüşleri (örneğin 120°135°180°) ve üç pozisyon aktüatörleri sunabiliriz.
11Solenoid valfler herhangi bir bağlantı tahtası olmadan kolayca monte edilebilir.
