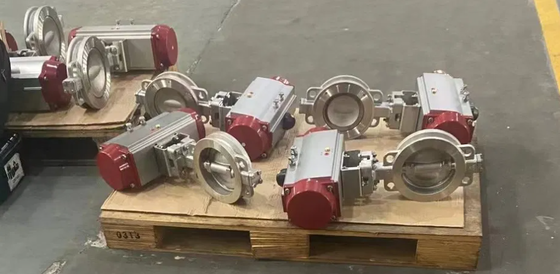

HP Serisi Paslanmaz Çelik Pnömatik Kelebek Vana 2-24 İnç
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
| Minimum Order Quantity: | 1 |
|---|
|
Detay Bilgi |
|||
| Bağlantı Formu: | Pabucu desteği | Yapı: | Merkez sızdırmazlık |
|---|---|---|---|
| Mühür formu: | EPDM | Çalışma Basıncı: | Orta basınç (2.5mpa <pn <6.4mpa) |
| Çalışma sıcaklığı: | Normal sıcaklık (-40 ° C | Mühür yüzeyi malzemesi: | Yumuşak Mühürlü |
| Valf gövdesi: | Döküm | Valf boyutu: | 2 inç-24 inç |
| Basınç Sınıfı: | ANSI Sınıfı 125 ~ 150 (PN10-PN16) | Sıcaklık aralığı: | -196ºC ~ 540ºC |
| Gövde Malzemeleri: | Karbon çelik, paslanmaz çelik, alaşım çelik, dubleks çelik | Disk malzemeleri: | Karbon çelik, paslanmaz çelik, alaşım çelik, dubleks çelik, al-bronz |
| Koltuk malzemeleri: | EPDM, NBR, Viton | Bağlantıyı Sonlandır: | Gofret, pabucu, çift flanş |
| Tasarım Standardı: | API 609, BS 5155, EN593, DIN 3354 | ||
| Vurgulamak: | HP Serisi pnömatik kelebek vana,Paslanmaz çelik kelebek valfi,2-24 inç pnömatik vana |
||
Ürün Açıklaması
| Özellik | Değer |
|---|---|
| Bağlantı Şekli | Lug Destek |
| Yapı | Merkez Sızdırmazlık |
| Sızdırmazlık Şekli | EPDM |
| Vana Gövdesi | Normal |
| Çalışma Basıncı | Orta Basınç (2.5mpa< Pn <6.4mpa) |
| Çalışma Sıcaklığı | Normal Sıcaklık (-40°C |
| Sızdırmazlık Yüzey Malzemesi | Yumuşak Sızdırmaz |
| Vana Gövdesi | Döküm |
| Uygulama | Endüstriyel Kullanım, Su Endüstriyel Kullanım |
| Taşıma Paketi | Kontrplak Kutu |
| Şartname | 2 inç-24 inç |
| Ticari Marka | VESON veya Müşterinin |
| Menşei | Çin |
| GTİP Kodu | 84123900 |
| Üretim Kapasitesi | 50000ADET / YIL |

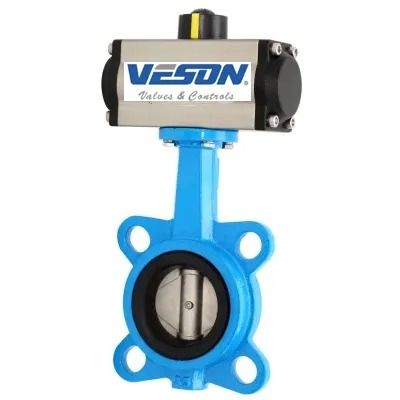

Pnömatik Kumandalı Wafer Lug Yüksek Performanslı Kelebek Vana kimya, hidrokarbon işleme, kağıt hamuru ve kağıt, su/atık su ve HVAC endüstrilerindeki kritik uygulamalar için tasarlanmıştır. Toplam sahip olma maliyetini azaltarak olağanüstü uzun ve sorunsuz bir hizmet ömrü sağlarlar.AEA BHP vanaları, zorlu endüstriyel performans gereksinimlerini karşılamak üzere titizlikle test edilmiştir.
Yüksek Performanslı Kelebek Vanalar, sıvı ve gazların kapatma ve kontrolü için tasarlanmıştır. Dinamik PTFE oturma, her iki yönde de baloncuk geçirmez sızdırmazlık sağlar. Tek ofsetli disk tasarımı daha düşük tork ve daha uzun çevrim ömrü sağlar. NACE kaplaması mevcuttur.
- Vana boyutu: 2" ~ 24" (DN50-DN1500)
- Basınç: ANSI Sınıfı 125~150(PN10-PN16)
- Sıcaklık: 320°F ila 1000°F / -196ºC~ 540ºC
- Gövde Malzemeleri: Karbon Çelik, Paslanmaz Çelik, Alaşımlı Çelik, Dubleks Çelik
- Disk Malzemeleri: Karbon Çelik, Paslanmaz Çelik, Alaşımlı Çelik, Dubleks Çelik, Alüminyum Bronz
- Oturma: EPDM, NBR, VITON
- Uç bağlantısı: Wafer, Lug, Çift Flanşlı
- Tasarım: API 609, BS 5155, EN593, DIN 3354
- Yüzden Yüze: ASME B16.34
- Uç Flanşı: ASME B16.5
- BW Ucu: ASME B16.25
- Vidalı Uç: ASME B1.20.1
- Test: ASME B16.34, API 598, DIN 3230
- İşaretleme: MSS SP25
- Özel: NACE MR-01-75
- Lug, Wafer veya Flanş ucu
- Eş merkezli tasarım
- Çift yönlü servis
- Sıfır sızıntı
- Düşük tork
- Kendini temizleme
- Patlamaya dayanıklı mil
- ISO 5211 üst flanş
- Opsiyonel uzatılmış mil tasarımı
