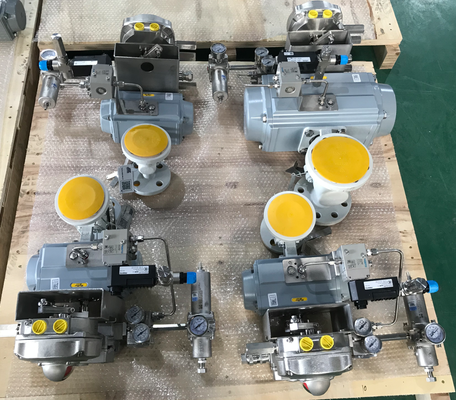

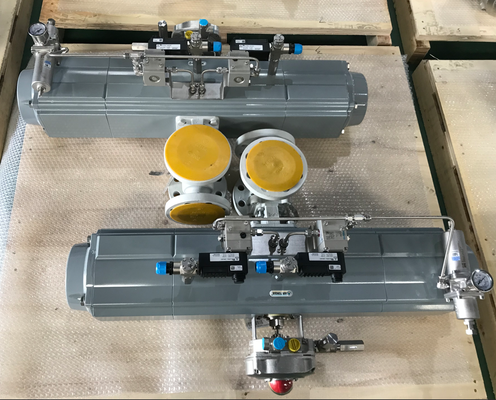

Kimyasal Reaktör Besleme Anahtarlama Tank Çiftliği İçin Tasarlanmış Çok Portlu Pnömatik Küresel Vana Paket Çözümü
Ürün ayrıntıları:
| Menşe yeri: | Şangay, Çin |
| Marka adı: | VESON |
| Sertifika: | ISO 9001:2015 SGS |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Adet |
|---|---|
| Fiyat: | USD 200-1500 / Piece |
| Ambalaj bilgileri: | VESON marka veya müşteri markalı kontrplak kutu, darbeye dayanıklı köpük parça, ihracat sınıfı ambal |
| Teslim süresi: | Stok için 5-7 iş günü, üretim için 20-30 gün |
| Ödeme koşulları: | T/T,L/C,PayPal,Western Union |
| Yetenek temini: | Ayda 2000 Parça |
|
Detay Bilgi |
|||
| Vana Tipi: | 3 Yollu Çok Yollu Küresel Vana (L-Port / T-Port) | Aktüatör Tipi: | Çift Etkili Pnömatik Kremayer ve Pinyon |
|---|---|---|---|
| Boyut Aralığı: | DN15 ila DN150 (1/2" ila 6") | Basınç Değeri: | PN16 / PN40 / Sınıf 150 / Sınıf 300 |
| Gövde Malzemesi: | SS304, SS316, WCB Karbon Çelik | Top Yapılandırması: | L-Port (90° anahtarlama) veya T-Port (180° karıştırma/yönlendirme) |
| Koltuk Malzemesi: | PTFE, RTFE, PEEK | Hava Temini: | 4-8 bar (60-120 psi) |
| Çalışma Sıcaklığı: | -20 ° C ila +180 ° C | Bağlantıyı Sonlandır: | Flanşlı ANSI B16.5, Dişli NPT/BSP |
| Vurgulamak: | Çok Portlu Pnömatik Küresel Vana,Çift Eylemli Pnömatik Top Valfi |
||
Ürün Açıklaması
Reaktör Besleme Değiştirme ve Tank Çiftliği Manifoldu için Çok Portlu Pnömatik Kapatma Küresel Vana Paketi
VESON Çok Portlu Pnömatik Kapatma Küresel Vana Paketi karmaşık çoklu vana manifoltlarını tek bir entegre üniteyle değiştirmek üzere tasarlanmıştır. L-Port (%90 derece anahtarlama) ve T-Port (%180 derece karıştırma/yönlendirme) konfigürasyonlarında mevcuttur, bu paket kimyasal reaktör besleme sistemlerinde ve tank çiftliği manifoltlarında şasi ayak izini, boru karmaşıklığını ve potansiyel sızıntı yollarını önemli ölçüde azaltır.
Manifold Azaltma Faydaları
| Geleneksel Kurulum | VESON Çok Portlu Çözümü |
| 3 x 2 Yollu Vana + Tee + Borulama | 1 x 3 Yollu L-Port Vana Paketi |
| 4 x 2 Yollu Vana + Çapraz + Borulama | 1 x 3 Yollu T-Port Vana Paketi |
| Birden fazla aktüatör, solenoid valf, limit anahtarı | Tek aktüatör, solenoid, limit anahtarı seti |
Ana Özellikler
- L-Port Konfigürasyonu: %90 derece dönüş, iki bağımsız devre arasında akışı değiştirir (Port A ↔ B veya Port A ↔ C)
- T-Port Konfigürasyonu: Akış karıştırma (üç portun tamamı bağlı) veya yönlendirme (herhangi iki port kombinasyonu) için %180 derece dönüş
- Tek Aktüatörlü Çalışma: Bir adet çift etkili pnömatik aktüatör, tüm port anahtarlamalarını kontrol eder, otomasyon donanımını %60'a kadar azaltır
- Azaltılmış Sızıntı Yolları: Çoklu flanş bağlantılarını ve kaynak derzlerini ortadan kaldırır, kaçak emisyon riskini en aza indirir
- Kompakt Ayak İzi: Çoklu vana manifold düzenlemelerine kıyasla tipik şasi alan tasarrufu %40-50
- Fabrika Önceden Montajlı: Tam paket önceden test edilmiş ve kurulum için hazır olarak gelir, saha devreye alma süresini azaltır
Teknik Özellikler
| Parametre | Özellik |
| Vana Tipi | 3 Yollu Çok Portlu Küresel Vana |
| Küresel Konfigürasyon | L-Port (%90 derece iki yönlü anahtarlama) / T-Port (%180 derece üç yönlü) |
| Aktüatör Tipi | Çift Etkili veya Yay Geri Dönüşlü Pnömatik Rack & Pinion |
| Boyut Aralığı | DN15 - DN150 (1/2" - 6") |
| Basınç Sınıfı | PN16 / PN40 / Class 150 / Class 300 |
| Gövde Malzemesi | SS304, SS316, WCB Karbon Çelik |
| Conta Malzemesi | PTFE, RTFE, PEEK |
| Hava Beslemesi | 4-8 bar (60-120 psi) |
| Çalışma Sıcaklığı | -20°C ila +180°C |
| Uç Bağlantısı | Flanşlı (ANSI B16.5), Dişli (NPT/BSP) |
| Kapatma Sınıfı | Class VI (Kabarcık Sıkı) |
| Sertifikasyon | ISO 9001:2015,, SGS |
Hedef Uygulamalar
- Kimyasal reaktör besleme anahtarlaması (hammadde A vs B vs C)
- Dubleks filtre geri yıkama şasileri (görev/yedek anahtarlama)
- Tank çiftliği ürün transfer manifoltları
- Mülkiyet devri ölçüm şasileri
- Isı değiştirici baypas ve yönlendirme sistemleri
SS316 sert borularla fabrikada önceden monte edilmiş, tam döngü testinden geçirilmiş ve eksiksiz malzeme sertifikaları ve FAT belgeleriyle teslim edilmiştir. L-Port ve T-Port seçimi konusunda rehberlik için mühendislik ekibimizle iletişime geçin.
