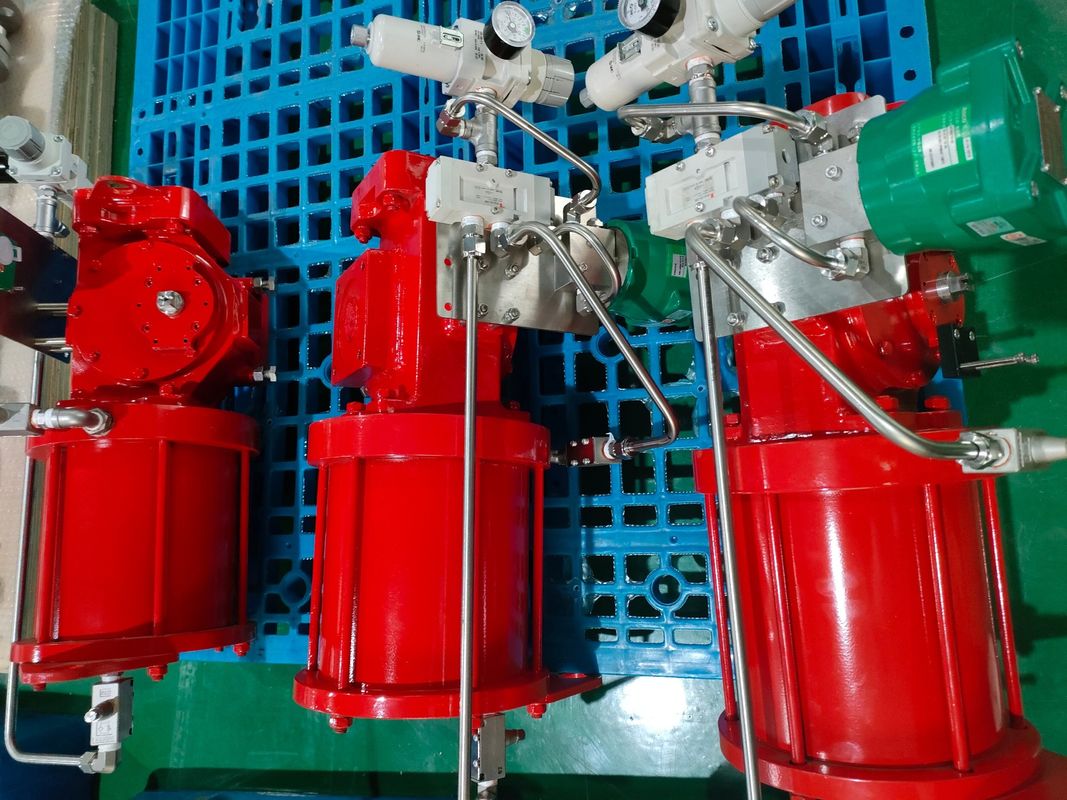

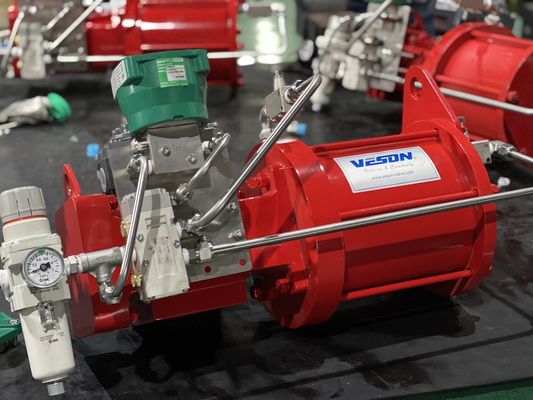

Boru hattı vanalarının pnömatik aktüatörü Metal Oturmalı Küresel Vanalar Yay Geri Dönüşlü Pnömatik Aktüatör VSF Kapalı Döngü Kontrol Sistemi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Veson/OEM/ |
| Sertifika: | CE ISO |
| Model numarası: | VSF Serisi |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Fob Shanghai /EXW/ |
| Ambalaj bilgileri: | Metal kayışlarla kontrplak kasa ambalajı |
|
Detay Bilgi |
|||
| Type: | Heavy duty | Material: | Cast Iron |
|---|---|---|---|
| Color: | Red or Customer-specific need | Name: | Pneumatic Rotary Actuator |
| Power: | Pneumatic | Application: | : valves, dairy, beer, water, chemical,offshore onshore |
| Vurgulamak: | yay geri dönüşlü pnevmatik aktüatör,VSF Serisi Pnömatik Etkinleyici |
||
Ürün Açıklaması
Etilen ve Rafineri Yenileme Projesi Metal Oturmalı Küresel Vanalar Yay Geri Dönüşlü Scotch Yoke pnömatik aktüatörler
Özellikler
1. Çok yönlülük
2. Verimli
3. Güvenlik
4. Korozyon Direnci
5. Yüksek Oranda Sızdırmaz
6. Uzun Hizmet Ömrü
► Avantajımız:
| 1 | Gelişmiş tasarım sağlamak için profesyonel teknisyenlerimiz var. |
| 2 | Ürünlerin %100 kontrolünü sağlamak için profesyonel ve teknik bir QC ekibimiz var. |
| 3 | Rekabetçi fiyat ve iyi kalite ile kendi fabrikamız var. |
| 4 | Ürünlerimiz tüm dünya tarafından kabul edilmektedir. |
| 5 | Kendi ithalat ve ihracat hakkımız var. Küçük sipariş kabul edilebilir. |
| 6 | Rekabetçi fiyat, kısa teslim süresi ile yüksek kalite. |
| 7 | İyi kaliteli malzeme ve gelişmiş üretim ekipmanı. |
| 8 | Verimli satış ekibi ve mükemmel müşteri hizmetleri. |
| 9 | Ürünlerimiz CE ve ISO Sertifikası almıştır |
Tek Etkili Aktüatör (Yay Geri Dönüşlü) Prensibi
CCW
A portuna hava, pistonları dışarı doğru iter ve yayların sıkışmasına neden olur. Pinyon, B portundan hava boşaltılırken saat yönünün tersine döner.
A portundaki hava basıncının kaybı, yaylardaki depolanmış enerji pistonları içeri doğru iter. Pinyon, A portundan hava boşaltılırken saat yönünde döner.
CW
B portuna hava, pistonları dışarı doğru iter ve yayların sıkışmasına neden olur. Pinyon, B portundan hava boşaltılırken saat yönünün tersine döner.
A portundaki hava basıncının kaybı, yaylardaki depolanmış enerji pistonları içeri doğru iter. Pinyon, A portundan hava boşaltılırken saat yönünde döner.
Çift Etkili Aktüatör Prensibi
CCW
A Portuna hava, pistonları dışarı doğru iter ve pinyonun B Portundan hava boşaltılırken saat yönünün tersine dönmesine neden olur.
B Portuna hava, pistonları içeri doğru iter ve pinyonun A Portundan hava boşaltılırken saat yönünde dönmesine neden olur.
CW
A Portuna hava, pistonları dışarı doğru iter ve pinyonun B Portundan hava boşaltılırken saat yönünde dönmesine neden olur.
B Portuna hava, pistonları içeri doğru iter ve pinyonun A Portundan hava boşaltılırken saat yönünün tersine dönmesine neden olur.
| VSF Serisi yay geri dönüşlü pnömatik tork tablosu (SR5) | |||||||||||||||
| Nm | |||||||||||||||
| Model | Yay torku | Hava torku | |||||||||||||
| 3BAR | 4BAR | 5BAR | 6BAR | ||||||||||||
| SST | SRT | SET | AST | ART | AET | AST | ART | AET | AST | ART | AET | AST | ART | AET | |
| VSF14-200SR5 | 789 | 402 | 506 | 320 | 110 | 47 | 597 | 276 | 324 | 877 | 456 | 594 | 1151 | 609 | 878 |
| VSF14-250 SR5 | 1345 | 670 | 815 | 490 | 150 | 12 | 917 | 412 | 448 | 1347 | 671 | 818 | 1798 | 935 | 1320 |
| VSF14-300 SR5 | 1880 | 957 | 1206 | 707 | 230 | 62 | 1337 | 609 | 692 | 1908 | 975 | 1235 | 2598 | 1365 | 1953 |
| VSF16-250 SR5 | 1553 | 795 | 1011 | 616 | 207 | 75 | 1159 | 533 | 617 | 1692 | 881 | 1150 | 2245 | 1184 | 1703 |
| VSF16-300 SR5 | 2421 | 1202 | 1455 | 840 | 273 | 70 | 1626 | 744 | 855 | 2438 | 1213 | 1472 | 3197 | 1687 | 2426 |
| VSF16-350 SR5 | 3194 | 1637 | 2085 | 1093 | 297 | 0 | 2166 | 941 | 971 | 3215 | 1744 | 2106 | 4312 | 2228 | 3116 |
| VSF25-350 SR5 | 3960 | 2013 | 2534 | 1406 | 380 | 0 | 2689 | 1149 | 1143 | 3826 | 2044 | 2400 | 5255 | 2689 | 3709 |
| VSF25-400 SR5 | 4955 | 2466 | 2999 | 2149 | 774 | 430 | 3829 | 1782 | 2110 | 5309 | 2685 | 3352 | 7190 | 3798 | 5471 |
| VSF25-450 SR5 | 6326 | 3117 | 3726 | 2621 | 919 | 442 | 4752 | 2197 | 2573 | 6788 | 3402 | 4188 | 9013 | 4754 | 6834 |
| VSF30-450 SR5 | 7929 | 3968 | 4869 | 2859 | 719 | 0 | 5455 | 2277 | 2134 | 7892 | 4001 | 4922 | 10649 | 5393 | 7327 |
| VSF30-500 SR5 | 9375 | 4712 | 5824 | 3935 | 1255 | 248 | 7147 | 3182 | 3459 | 10042 | 5125 | 6490 | 13571 | 7036 | 9883 |
| VSF30-550 SR5 | 11426 | 5741 | 7092 | 4414 | 1940 | 0 | 8306 | 3651 | 3863 | 12106 | 6162 | 7772 | 16090 | 8321 | 11647 |
| VSF35-550 SR5 | 14449 | 7241 | 8907 | 5814 | 2062 | 1062 | 10750 | 5025 | 5999 | 15527 | 7909 | 9984 | 20624 | 10949 | 15873 |
| VSF35-600 SR5 | 18185 | 8971 | 10752 | 6823 | 2296 | 833 | 12707 | 5827 | 6718 | 18327 | 9058 | 10894 | 24477 | 12889 | 18487 |
| VSF35-700 SR5 | 23864 | 11772 | 14109 | 10627 | 4056 | 2896 | 18654 | 8873 | 10923 | 25470 | 12767 | 15715 | 34710 | 18506 | 26979 |
| VSF40-600 SR5 | 21426 | 10879 | 13666 | 7637 | 2061 | 0 | 14745 | 6326 | 6342 | 21644 | 11014 | 13884 | 28961 | 14856 | 20558 |
| VSF40-700 SR5 | 30015 | 15120 | 18757 | 10364 | 2839 | 0 | 20074 | 8665 | 8811 | 29304 | 14679 | 18046 | 39495 | 20318 | 28232 |
| VSF40-800 SR5 | 35425 | 17702 | 21679 | 16204 | 5648 | 2623 | 28917 | 13276 | 15336 | 41095 | 21218 | 27349 | 54343 | 28532 | 40763 |
| VSF48-800 SR5 | 45789 | 23214 | 29097 | 16866 | 4879 | 0 | 31836 | 13842 | 14336 | 44755 | 22574 | 28063 | 61685 | 31770 | 44215 |
| VSF48-900 SR5 | 57348 | 28690 | 35200 | 22906 | 6959 | 291 | 41849 | 18324 | 19233 | 58269 | 29261 | 36121 | 79735 | 41056 | 57120 |
| VSF48-1000 SR5 | 69602 | 34789 | 42618 | 25938 | 8152 | 1236 | 49356 | 22203 | 24653 | 72776 | 36756 | 45792 | 96191 | 50304 | 71488 |
| VSF60-800 SR5 | 63398 | 31515 | 38261 | 23891 | 7319 | 505 | 43980 | 19372 | 20595 | 61439 | 30300 | 36302 | 84160 | 43480 | 60774 |
| VSF60-900 SR5 | 78878 | 39710 | 49217 | 26840 | 8658 | 2020 | 52335 | 23954 | 27514 | 76967 | 38524 | 47305 | 103324 | 54548 | 78503 |
| VSF60-1000 SR5 | 95891 | 47761 | 58177 | 39480 | 13860 | 6721 | 71015 | 32781 | 38256 | 97605 | 48824 | 59891 | 134084 | 70623 | 101326 |
| VSF60-1100 SR5 | 112369 | 57081 | 71764 | 42517 | 12632 | 0 | 80728 | 35559 | 37801 | 116733 | 59787 | 76127 | 157151 | 81412 | 114224 |
| VSF60-1000X2 SR5 | 170261 | 84792 | 112378 | 203622 | 104808 | 145739 | |||||||||
| AST - Hava başlangıç torku - Yay başlangıç torku | |||||||||||||||
| ART - Hava çalışma torku SRT - Yay çalışma torku | |||||||||||||||
| AET - Hava sonu torku SET - Yay sonu torku | |||||||||||||||
DAHA FAZLA DETAY
1. Garanti
1 yıl garanti
Harika kaliteli ürünler
Ürünlerimizin kalitesinin arkasındayız %100
Tüm ürünlerimiz, içiniz rahat olsun diye garanti kapsamındadır.
Yeni Garantili: Tüm ürünlerimiz OEM veya Orijinal ambalajında yeni durumdadır.
2. Paket
Paketleme yöntemimiz mükemmel durumdadır veya özelleştirilmiş olarak.
3. Ödeme
Adedi: Müşteri tasarımı
Genellikle T/T (havale), Western Union kabul ediyoruz
Ticaret Para Birimi: USD veya RMB
TT %30 peşinat, sevkiyat öncesi %70 bakiye ödenir.
(örnek sipariş) T/T / Western union %100 peşin

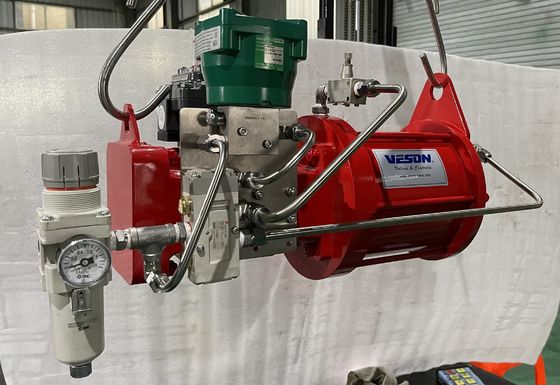

Kapalı Döngü Temizleme sistemi, aktüatöre dış atmosferin girmesini önlemek için bir kontrol seçeneğidir. VESON Fluid sistemlerinin aktüatörleri dahili korozyon önleyici özelliklerle tasarlanmış olsa da, bu sistem, teklifimizi geliştirmek ve özellikle bir "temiz nefes sistemi" talep eden spesifikasyonlara uymak için mevcuttur. Bu özellikler bazen açık deniz platformları, kıyı bölgeleri, kimyasal fabrikalar, kağıt fabrikaları vb. gibi ortamlarda görülür; bu ortamlarda atmosfer yüksek oranda tuzlu, aşındırıcı veya toz yüklü olabilir.
Sistem basit ve güvenilirdir. Hız kontrol seçenekleri, seyahatin her iki yönü için de kolayca sağlanır.
