Boru hattı valflerinin pnevmatik aktüatörü Yüksek verimli Scotch Yoke pnevmatik aktüatör valf sistemi entegratörü
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Veson/OEM/ |
| Sertifika: | CE ISO |
| Model numarası: | VSF Serisi |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | Müzakere |
|---|---|
| Fiyat: | Anlaşılabilir |
| Ambalaj bilgileri: | Metal kayışlarla kontrplak kasa ambalajı |
|
Detay Bilgi |
|||
| Adı: | Scotch Yoke Pnömatik Aktüatör | Özellik: | Yüksek Verimli |
|---|---|---|---|
| Malzeme: | dökme demir | Renk: | Müşteriye özel ihtiyaç |
| Güç: | Pnömatik | Tasarım: | Kompakt tasarım |
| Vurgulamak: | Yüksek verimli Scotch Yoke Pnömatik Aktifleşen,Boru hattı valfleri Scotch Yoke Pnömatik Aktüatör |
||
Ürün Açıklaması

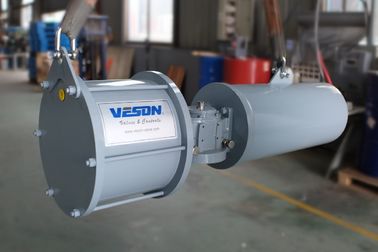

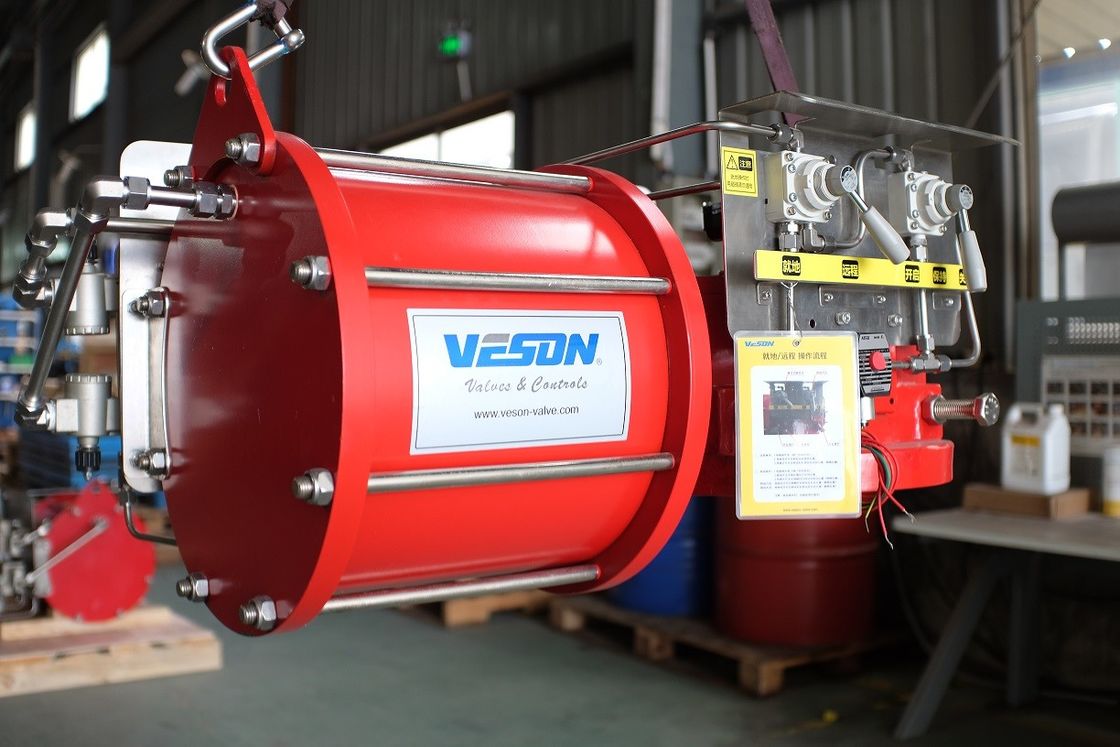

Yüksek verimli Scotch Yoke Pneumatik Aktüatör
Scotch Yoke Pnömatik Etkinleştirici Giriş

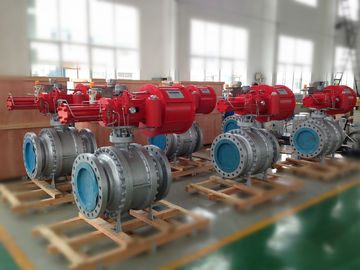

Ağır iş içinScotch Yoke Aktuatörleri, boyutların, silindir çaplarının ve tasarımların birçok farklı kombinasyonunda üretilir.Çift eylemli (DA) veya yay dönüş (SR) tasarımları, top gibi çeyrek dönüş vanellerine monte edilebilir., kelebek ve fiş valfleri.
Scotch Yoke aktüatörleri, geniş bir basınç veya sıcaklık aralığında kullanılmak üzere tasarlanmıştır. Simetrik bir boyunduruk, hem kırılma noktalarında hem de uç pozisyonlarında daha sabit tork sağlar.
Scotch Yoke Pnömatik Etkinleyici Özellikleri
1Çok yönlülük
2- Etkili.
3Güvenlik
4Korozyona Direnci
5- Yüksek derecede mühürlü.
Scotch Yoke Pnömatik Etkinleyici Parametreleri
| VSF Serisi yay geri dönüşlü pnevmatik tork tablosu ((SR5) | |||||||||||||||
| Nm | |||||||||||||||
| Model | Bahçe tork | Hava tork | |||||||||||||
| 3BAR | 4BAR | 5BAR | 6BAR | ||||||||||||
| SST | SRT | SET | AST | ART | AET | AST | ART | AET | AST | ART | AET | AST | ART | AET | |
| VSF14-200SR5 | 789 | 402 | 506 | 320 | 110 | 47 | 597 | 276 | 324 | 877 | 456 | 594 | 1151 | 609 | 878 |
| VSF14-250 SR5 | 1345 | 670 | 815 | 490 | 150 | 12 | 917 | 412 | 448 | 1347 | 671 | 818 | 1798 | 935 | 1320 |
| VSF14-300 SR5 | 1880 | 957 | 1206 | 707 | 230 | 62 | 1337 | 609 | 692 | 1908 | 975 | 1235 | 2598 | 1365 | 1953 |
| VSF16-250 SR5 | 1553 | 795 | 1011 | 616 | 207 | 75 | 1159 | 533 | 617 | 1692 | 881 | 1150 | 2245 | 1184 | 1703 |
| VSF16-300 SR5 | 2421 | 1202 | 1455 | 840 | 273 | 70 | 1626 | 744 | 855 | 2438 | 1213 | 1472 | 3197 | 1687 | 2426 |
| VSF16-350 SR5 | 3194 | 1637 | 2085 | 1093 | 297 | 0 | 2166 | 941 | 971 | 3215 | 1744 | 2106 | 4312 | 2228 | 3116 |
| VSF25-350 SR5 | 3960 | 2013 | 2534 | 1406 | 380 | 0 | 2689 | 1149 | 1143 | 3826 | 2044 | 2400 | 5255 | 2689 | 3709 |
| VSF25-400 SR5 | 4955 | 2466 | 2999 | 2149 | 774 | 430 | 3829 | 1782 | 2110 | 5309 | 2685 | 3352 | 7190 | 3798 | 5471 |
| VSF25-450 SR5 | 6326 | 3117 | 3726 | 2621 | 919 | 442 | 4752 | 2197 | 2573 | 6788 | 3402 | 4188 | 9013 | 4754 | 6834 |
| VSF30-450 SR5 | 7929 | 3968 | 4869 | 2859 | 719 | 0 | 5455 | 2277 | 2134 | 7892 | 4001 | 4922 | 10649 | 5393 | 7327 |
| VSF30-500 SR5 | 9375 | 4712 | 5824 | 3935 | 1255 | 248 | 7147 | 3182 | 3459 | 10042 | 5125 | 6490 | 13571 | 7036 | 9883 |
| VSF30-550 SR5 | 11426 | 5741 | 7092 | 4414 | 1940 | 0 | 8306 | 3651 | 3863 | 12106 | 6162 | 7772 | 16090 | 8321 | 11647 |
| VSF35-550 SR5 | 14449 | 7241 | 8907 | 5814 | 2062 | 1062 | 10750 | 5025 | 5999 | 15527 | 7909 | 9984 | 20624 | 10949 | 15873 |
| VSF35-600 SR5 | 18185 | 8971 | 10752 | 6823 | 2296 | 833 | 12707 | 5827 | 6718 | 18327 | 9058 | 10894 | 24477 | 12889 | 18487 |
| VSF35-700 SR5 | 23864 | 11772 | 14109 | 10627 | 4056 | 2896 | 18654 | 8873 | 10923 | 25470 | 12767 | 15715 | 34710 | 18506 | 26979 |
| VSF40-600 SR5 | 21426 | 10879 | 13666 | 7637 | 2061 | 0 | 14745 | 6326 | 6342 | 21644 | 11014 | 13884 | 28961 | 14856 | 20558 |
| VSF40-700 SR5 | 30015 | 15120 | 18757 | 10364 | 2839 | 0 | 20074 | 8665 | 8811 | 29304 | 14679 | 18046 | 39495 | 20318 | 28232 |
| VSF40-800 SR5 | 35425 | 17702 | 21679 | 16204 | 5648 | 2623 | 28917 | 13276 | 15336 | 41095 | 21218 | 27349 | 54343 | 28532 | 40763 |
| VSF48-800 SR5 | 45789 | 23214 | 29097 | 16866 | 4879 | 0 | 31836 | 13842 | 14336 | 44755 | 22574 | 28063 | 61685 | 31770 | 44215 |
| VSF48-900 SR5 | 57348 | 28690 | 35200 | 22906 | 6959 | 291 | 41849 | 18324 | 19233 | 58269 | 29261 | 36121 | 79735 | 41056 | 57120 |
| VSF48-1000 SR5 | 69602 | 34789 | 42618 | 25938 | 8152 | 1236 | 49356 | 22203 | 24653 | 72776 | 36756 | 45792 | 96191 | 50304 | 71488 |
| VSF60-800 SR5 | 63398 | 31515 | 38261 | 23891 | 7319 | 505 | 43980 | 19372 | 20595 | 61439 | 30300 | 36302 | 84160 | 43480 | 60774 |
| VSF60-900 SR5 | 78878 | 39710 | 49217 | 26840 | 8658 | 2020 | 52335 | 23954 | 27514 | 76967 | 38524 | 47305 | 103324 | 54548 | 78503 |
| VSF60-1000 SR5 | 95891 | 47761 | 58177 | 39480 | 13860 | 6721 | 71015 | 32781 | 38256 | 97605 | 48824 | 59891 | 134084 | 70623 | 101326 |
| VSF60-1100 SR5 | 112369 | 57081 | 71764 | 42517 | 12632 | 0 | 80728 | 35559 | 37801 | 116733 | 59787 | 76127 | 157151 | 81412 | 114224 |
| VSF60-1000X2 SR5 | 170261 | 84792 | 112378 | 203622 | 104808 | 145739 | |||||||||
Scotch Yoke Pnömatik Etkinleyici Ayrıntılar
• Yeni mühürleme malzemesinin ve tampon yapısının uygulanması
• Düşük başlangıç basıncı
• Istikrarlı çalışma
• İyi sıkılık
• Uzun kullanım süresi
• Enerji tasarrufu ve çevre koruması, geri dönüştürülebilir
• Güzel görünüm
Geniş çapta otomatik cihazlarda, örneğin hafif endüstri, kimyasal endüstri, tekstil, elektronik,makine vb.
Uygulama alanları
Yeni tip solenoid valfi, benzersiz görünüm, kompakt yapı.
Farklı çalışma ortamı için uygun basınç sınıfını seçerek.
Aşağıdaki gibi alanda yaygın olarak kullanılır:
| kimyasallar | Gıda | HVAC endüstrisi | Su arıtma |
| Çevre koruması | ulaşım | soğutma endüstrisi | Pulp ve kağıt |
| hafif sanayi | Su | Genel hizmetler alanları | Belediye mühendisliği |
| Petrol | Gemi | Güç | Endüstriyel alanlar |
Daha Ayrıntılı
1Garanti.
Garanti 1 yıl
Kaliteli ürünler
Ürünlerimizin kalitesinin arkasında duruyoruz %100
Tüm ürünlerimiz size huzur vermek için garanti ile birlikte gelir.
Yeni Garanti: Tüm ürünlerimiz OEM veya orijinal ambalajda yeni durumda.
2Paket.
Paketleme yöntemimiz mükemmel durumda veya özel olarak tasarlanmıştır.
3Ödeme
MOQ: Müşteri tasarımı
Genellikle T/T (telefon yoluyla transfer), Western Union kabul ediyoruz.
Ticaret para birimi: USD veya RMB
TT %30 ön ödeme,%70 geri kalanı nakliye öncesi ödenmiştir.
(örnek siparişi) T / T / Western Union 100% görüşte
