Pompa Koruması Otomatik Dönüşüm Valfı ARV Pompaları Hasarlardan Korun Kontrol Valfi Geçiş
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Veson |
| Model numarası: | ARL |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Ambalaj bilgileri: | Kontrplak kutu |
| Teslim süresi: | 2-4 Hafta |
| Ödeme koşulları: | Akreditif, T/T |
|
Detay Bilgi |
|||
| WCB: | çek valf | Görev: | Pompayı koruyun |
|---|---|---|---|
| Vurgulamak: | Pompa Koruması Otomatik Dönüşüm Valfi,Pompa Koruma Valfı Geçiş |
||
Ürün Açıklaması

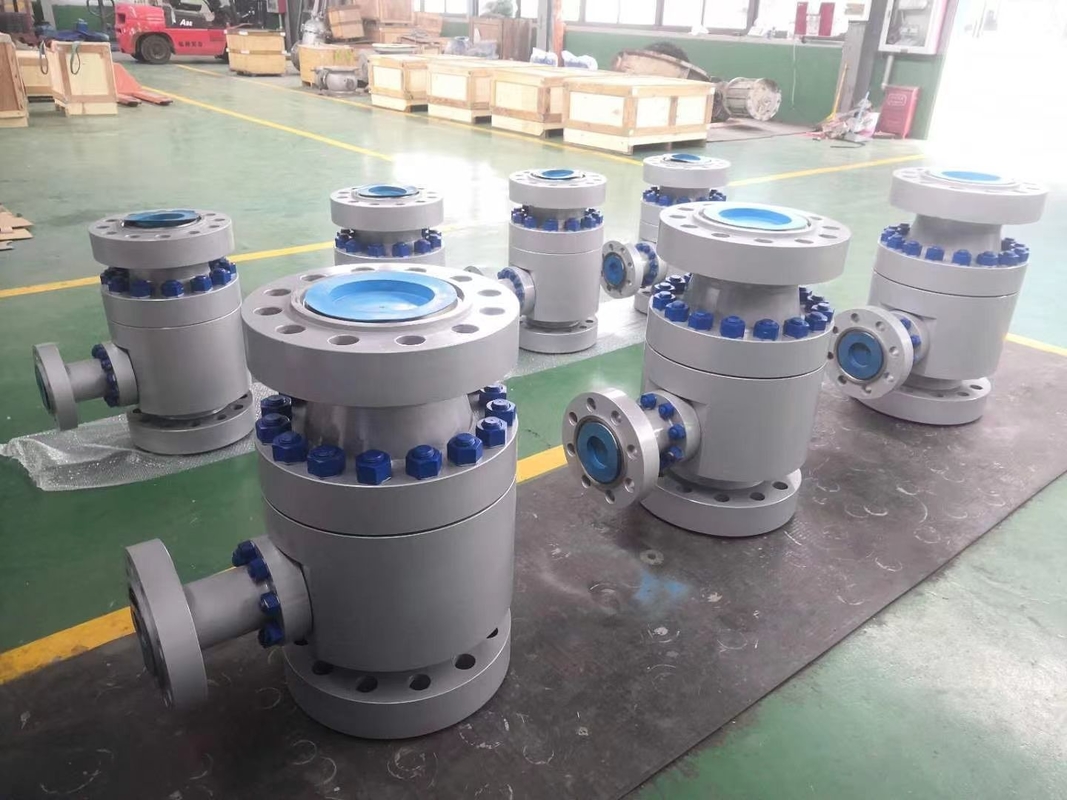

Pompa Koruma Valfi Otomatik Geri Dönüşüm Valfi (ARV) Pompaları Hasarlardan Korun Kontrol Valfi Geçiş Valfi Geçiş Valfi
Ürün Tanımı
Pompa Koruması için
Modern endüstriyel ekipman süreç talebi merkezkaç pompası temelde değişken akış koşulunda çalışır.
Otomatik recirkulasiyon valfi (ARC valfi), bir santrifüj pompası aracılığıyla her zaman önceden belirlenmiş bir asgari akışın sağlanmasını sağlamak için birincil amacını taşıyan çok fonksiyonel bir valftir.Bu, santrifüj pompalarının aşırı ısınma ve kavitasyondan muzdarip olması ve kuru giderlerse kalıcı olarak hasar görebilmeleri nedeniyle önemlidir..
Uzun yıllar süren araştırma ve geliştirme, sürekli yenilik ve uygulama yoluyla, Shanghai dating valve Co., aşırı ısınmayı önlemek için ZD serisi Otomatik recirculation kontrol valfini araştırıyor.ciddi gürültü, az yük altında santrifüj pompasının istikrarsız ve erozyon hasarı.pompanın gerekli asgari akışını sağlamak için bypass geri akış ağzı otomatik olarak açılır.
ARC Valvesinin Uygulamaları
- Kimya endüstrisi
- Petrokimya endüstrisi
- Çelik fabrikası
- Yangın koruma sistemi
- Geleneksel enerji santrali
- Kağıt endüstrisi
- Gönderi/Gemicilik
- Çevre koruma endüstrisi
ARC Valve (ARV) kullanılarak santrifugal pompa koruma senaryoları
Pompa için üç koruma yolu
Sürekli Dolaşım Sistemi
Sürekli dolaşım sistemi pompasının asgari gereksinimleri, süreç akış değişimi sisteminin boşaltmasıyla ilgili değildir.Açıklık plaka yoluyla doğrudan bir depolama tankına geri akışSürekli minimum akış dolaşımı pompayı çok iyi koruyabilse de, sistem süreci akışını ve geri dönüşüm akışını sağlamak için pompa daha fazla güç çıkışı sağlamalıdır.Ek enerji israfına neden olan.
Kontrol Dolaşım Sistemi
Kontrol dolaşım sistemi, kontrol valfi, akış ölçer, minimum akış kontrol valfi, kontrol dolaşım sistemi, kontrol dolaşım sistemi minimum akış koruması sağlayabilir,Süreç akışı pompanın minimum akışından daha büyük olduğundaAma sistem karmaşıktır, kontrol bileşenleri, satın alma, kurulum, bakım maliyeti daha yüksek.
Otomatik Dönüştürme Kontrol Valfi
Otomatik recirculation valf seti kontrol valfi, akış algısı, bypass kontrol valfi, birden fazla aşamalı aşama, güç, kontrol sistemi ve kablolama gerektirmez, temel güvenlik.Küçük bir alan kaplıyor.Yüksek hızlı sıvıların arızalanma olasılığını en aza indirgenerek, daha düşük kurulum ve bakım maliyeti ile, modern endüstriyel sürecin öncelikli pompa koruma yoludur.
AR Serisi Otomatik Dönüşüm Kontrol Valfının Ana Avantajları
ZD serisi ARC valfi, yüksek basınçlı diferansiyel ile atlama için uygundur, maksimum basınç diferansiyeli 30MPa'dır ve spesifik seçim fabrika tarafından belirlenir.Çok aşamalı dekompresyon tipi M tipi bypass yüksek hızlı akış ortamı tarafından yapılan gürültüyü ortadan kaldırabilir, kavitasyon erozyonunun zarar görmesini önlemek ve valf bileşenlerine brising.
ART Model ARC valfi
- Basit yapı, düşük maliyetli, uzun ömürlü, Düşük basınçlı çalışma koşullarına uygun.
- Atılmış valf gövde, malzeme: karbon çelik veya paslanmaz çelik vb.
- Büyük atış, maksimum akış ana akışın% 60'ıdır, KV değeri ayarlanabilir.
- 4 MPa'ya kadar maksimum çalışma basıncı farkını atlat.
- Basınç CL150# - 400#, boyutu 1' - 16'
ARL Model yay valfi
- Çoklu delikli kafese geçiş, düşük gürültü, orta ve düşük basınç koşulları için uygundur.
- Kalıplı çelik gövde, malzeme: karbon çelik veya paslanmaz çelik vb.
- Dönüşsüz valf fonksiyonu standarttır, maksimum basınç farkı 6 MPa'ya kadar.
- Venturi port ana akış kontrol valfi yapısı ile, karmaşık çalışma koşullarına uygulanabilir.
- Basınç CL150# - 600#, boyutu1' - 20'
- Elle atlama işlemi isteğe bağlı.
ARM Model ARC valfi
- Kavitasyonun önlenmesi için çok aşamalı dekompresyon, yüksek basınç koşulları için uygun hız azaltma.
- Kalıplı çelik gövde, malzeme: karbon çelik veya paslanmaz çelik vb.
- Dönüşsüz valf fonksiyonu standarttır, maksimum basınç farkı 30 MPa'ya kadar.
- Basınç CL150# - 2500#, boyutu 1'' - 20'
- Elle atlama işlemi isteğe bağlı.
Otomatik Dönüştürme Valfı Çalışma İlkeleri
İndüktif ana akış farkına göre, ARC valfinin ana valf disk kontrol koni otomatik olarak belirli bir konuma geçecektir.ana valf diski bypass valf sapını tahrik eder, ana valf diskinin hareketini bypass'a aktarır, kontrol bypass valf diskinin konumunu kontrol ederek, bypass akışını kontrol etmek için bypass boğma alanını değiştirir.Ana valf diski geri valf koltuğuna kapalı olduğundaTüm akış, bypass'tan geri akış. Valf diskleri en üst konuma yükseldiğinde, bypass tamamen kapanır, tüm pompa akışı işleme sistemine akışır.Bu valf bir vücutta dört fonksiyon ayarladı..
- Akış algılama: ARC valfi ana valf diski otomatik olarak işleme sisteminin ana akışını algılayabilir.böylece ana valf diskin ve bypass diskin konumunu belirlemek için akışa göre.
- Tekrar dolaşım kontrolü: ARC valfi normal çalışma için depolama cihazına en az akış gerektirir, böylece geri dönüşümü gerçekleştirmek için pompanın H - Q özelliklerini ayarlayabilir.
- Çok aşamalı atlama basınç düşürücü:Bypass kontrol sistemi, yüksek basınçlı pompa çıkışından düşük gürültülü küçük aşınma ile düşük basınçlı depolama cihazına uygun geri akış ortamını azaltabilir.
- Kontrol: Otomatik recirculation valfinin de bir kontrol valfi etkisi vardır, bu da pompa gövdesine sıvı geri akışını engeller.
- Özel bir bypass boyutu özelleştirilebilir. Bypass'ın maksimum akış hızı maksimum Kv değerine tabidir.
| Mülkiyet | Açıklama |
| Görev | ARC valfiPompaları düşük akış koşullarının neden olduğu hasarlardan korur, pompalanan sıvının küçük bir bölümünü otomatik olarak pompa girişine geri döndürür |
| Türleri | Mekanik, elektronik ve hidrolik |
| Ek özellikler | Basınç indirme valfleri, akış ölçerleri veya sıcaklık sensörleri |
| Başvurular | Petrol ve gaz işleme, kimyasal üretim, enerji üretimi ve su arıtma |
| Pompa tipi | Tipik olarak santrifugal pompalarla kullanılır |
| Dikkat edilmesi gereken faktörler | Akış hızı, basınç, sıcaklık ve özel uygulama gereksinimleri |
| Kurulum, bakım ve testin önemi | En iyi performansı ve güvenilirliği sağlamak için kritik |
